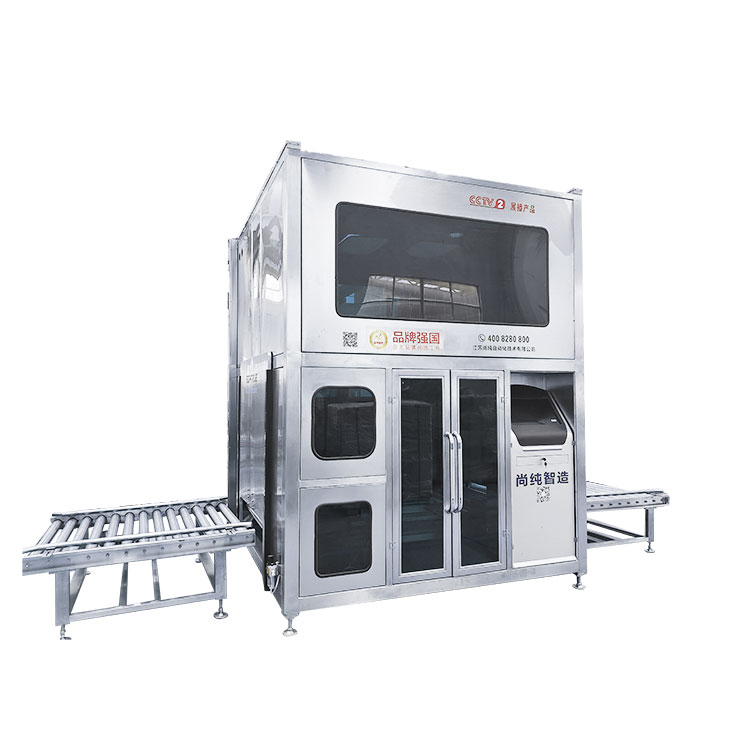

200L 1000L sjónræn fullsjálfvirk áfyllingarvél

(Útlit búnaðarins er breytilegt eftir sérsniðinni aðgerð eða tæknilegri uppfærslu, með fyrirvara um líkamlegan hlut.）

Somtrue er faglegur framleiðandi, staðráðinn í að veita alþjóðlegum viðskiptavinum betri vörur og þjónustu. 200L 1000L sjónræn fullsjálfvirk áfyllingarvélin okkar er ekki aðeins vel tekið á innlendum markaði, heldur vann hún einnig mikla viðurkenningu á alþjóðlegum markaði. Með stöðugri viðleitni og stöðugri nýsköpun heldur Somtrue áfram að bæta tæknistig sitt og framleiðslugetu til að mæta vaxandi þörfum alþjóðlegra viðskiptavina. Við trúum því að með viðleitni og samvinnu beggja aðila munum við skapa betri framtíð! Hvort sem það er núverandi viðskiptavinur eða nýr samstarfsaðili, hlökkum við til að vaxa saman með þér og ná meiri árangri og árangri. Tökumst á við áskorunina saman, sköpum meiri verðmæti fyrir viðskiptavini og deilum þróun og framförum greinarinnar!

200L 1000L sjónræn sjálfvirk fyllingarvél yfirlit:

Snjallt umbúðakerfi sérstaklega hannað fyrir 200L tunnur í sprengiheldu umhverfi fyrir 200L tunnu (þar á meðal bakka) umbúðir. Með því að nota sjónræna leitarmunninn getur það gert sér grein fyrir sjálfvirkri pökkun á 200L tunnu af sjálfvirkri opnun, sjálfvirkri köfun, sjálfvirkri hraðfyllingu, sjálfvirkri leka, sjálfvirkri þéttingarþráðhlíf og öðrum heilum ferlum.

Áfyllingarhlutinn samþykkir umhverfisverndarramma, sem getur skoðað gluggann, og færir hurðina sjálfkrafa inn og út úr fötunni, sem getur myndað lokað rými við fyllingu. Rafmagnsstýringarhluti þessarar vélar samanstendur af PLC forritanlegum stjórnandi, vigtareiningu, sjónkerfi osfrv., Með sterkri stjórnunargetu og mikilli sjálfvirkni. Með því að nota enga tunnufyllingu er engin fylling á munni tunnu ekki leyfð, til að forðast sóun og mengun efna, þannig að rafvélafræðileg samþætting vélarinnar hafi verið fullkomin frammistaða.

Vinnureglan um vigtun er notuð til að átta sig á stjórn á fyllingarmagni. Opnunartími áfyllingarlokans er stjórnað af forritanlegum stjórnanda PLC og efnið rennur inn í (eða flutt í gegnum dæluna) í ílátið. Áfyllingardeild þessarar vélar gerir sér grein fyrir hraðri fyllingu og hægri fyllingu í gegnum tvöfalda þykka og þunna leiðslu og hægt fyllingarflæði er stillanlegt. Við upphaf fyllingar er tvöfalda leiðslan opnuð á sama tíma. Eftir áfyllingartímabilið hækkar köfunarhólkurinn í tunnumunnastöðu, hráleiðslan er lokuð og þunn leiðslan heldur áfram að fyllast hægt þar til sett heildarfyllingarrúmmálið er. Sjálfvirk snúningshlíf er framkvæmd í lok fyllingar.

Búnaðurinn er með vigtunar- og endurgjöfarkerfi, sem getur stillt og stillt hraða og hæga áfyllingarmagnið.

Snertiskjárinn getur samtímis sýnt núverandi tíma, akstursstöðu búnaðar, áfyllingarþyngd, uppsöfnuð framleiðsla og aðrar aðgerðir.

Búnaðurinn hefur virkni viðvörunarbúnaðar, bilanaskjás og skyndivinnslukerfis.

Áfyllingarlínan hefur það hlutverk að læsa vörn, fyllingin stöðvast sjálfkrafa og fyllingin sjálfkrafa þegar fyllingin er á sínum stað.

Þessi vél er búin öllu hlífinni, einhliða fötu er opin, viðhalda náttúrulegri loftræstingu; restin er lokuð uppbygging, með gluggum, og búin lítilli loftræstingu fyrir handstýringu.

Þessi vél er að fullu lokuð hlíf, með þrýstibúnaði, getur örhlaða búnaðinn, dregið úr utanaðkomandi gasi inn í búnaðinn.

Helstu tæknilegar breytur:

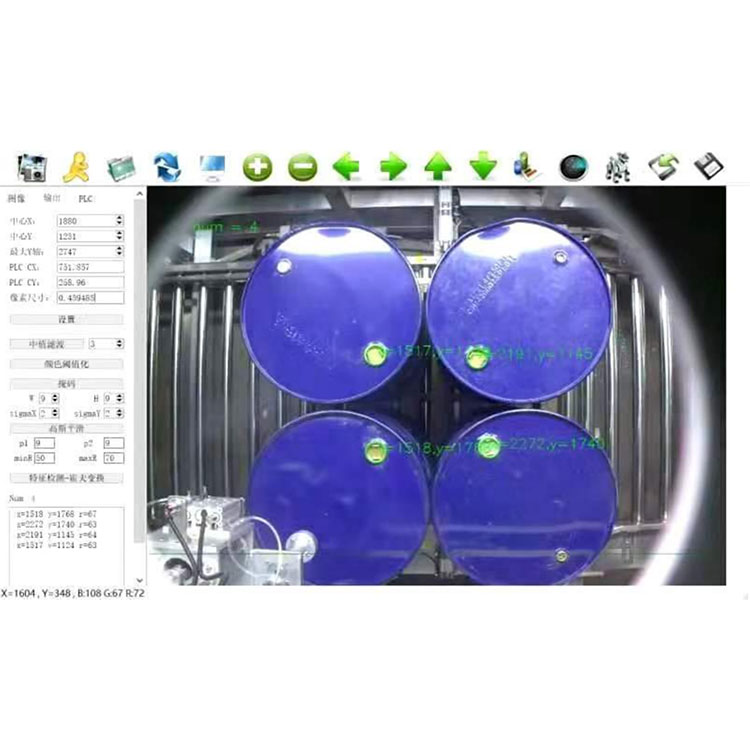

Sjónræn staðsetningarkerfi

Framtíðarsýn: með því að nota iðnaðar greindar myndavél, hlaðin inn í sjónræn sprengingar einangrun vél kassa til að vinna. Frá snjöllu myndavélinni og PLC-stýringarhnitahreyfingarkerfinu beinir áfyllingarbyssunni að tunnuportinu.3 D-hnitahreyfingarkerfi: stýribrautarkerfi og sprengiþolinn hraðaminnkunarmótor.

Aðalhlutverk:

Sjálfvirk leit: sjónræn staðsetning, samræmd kerfisleit á hreyfingu, fylling byssudropafyllingar.

Hröð og hæg tvöfalt hraða sjálfvirk magnfylling: til að tryggja fyllingarnákvæmni og framleiðslugetu;

Fyllingarform: fylling á eða undir vökvastigi;

Pneumatic grunnventillinn er alltaf opinn, bættu hægt við framendaflæðismörkum - hægðu á flæðihraða úttaks áfyllingarbyssunnar;

Hönnun vökvabolla - lágmarka leka á vökvaleifum eftir gegnflæði;

Sjálfvirk og handvirk magnfylling - auðveld notkun og viðhald;

Sjálfvirk flögnunaraðgerð - sigrar áhrif ósamkvæmra þyngdarþátta áfyllingaríláts á nákvæmni;

Gildispunkt stillanleg-magnleg fylling aðlöguð mörgum þyngdarsviðum;

Sjálfvirk greining, bilanaviðvörun - bæta áreiðanleika kerfisvinnunnar;

Öryggislásfata á sínum stað, úðabyssan niður; fylla byssu efst tunnu aftur;

Sjálflæsandi stjórn-prófaðu stútinn áður en hann er fylltur;

Vörustillingargeymsla - getur geymt allt að margs konar mismunandi þyngdargildi vöru og tengdar gegnflæðisbreytur;

Umburðarlyndi uppgötvun-sjálfvirk uppgötvun á fyllingarvillu;

Snertiskjár-kínverskt viðmót, leiðandi, þægileg stilling.

Viðvörunarviðvörun-Nákvæmar að því marki sem bilun.

Sjálfvirkt stjórnkerfi

Öll línan er samsett úr mörgum PLC kerfum, sem hægt er að stjórna sjálfstætt stjórnað og samtengja hvert annað. Það hefur virkni sjálfsskoðunar kerfisins, viðvörunar um bilanaskjá, nákvæmni, hraða, framleiðsla osfrv. Hvert kerfi hefur sitt eigið man-vél viðmót og hægt er að stjórna öllum breytum á man-vél tengi. Gefðu ítarlegt flæðirit fyrir leiðslustjórnunarferli og rökfræðimynd.

Getur geymt gerð fyllingarefnis, magn lotu, dagsetningu, þyngd á tunnu, geymslutíma og aðrar upptökuaðgerðir

Áfyllingarkerfi og opið snúningslokakerfi

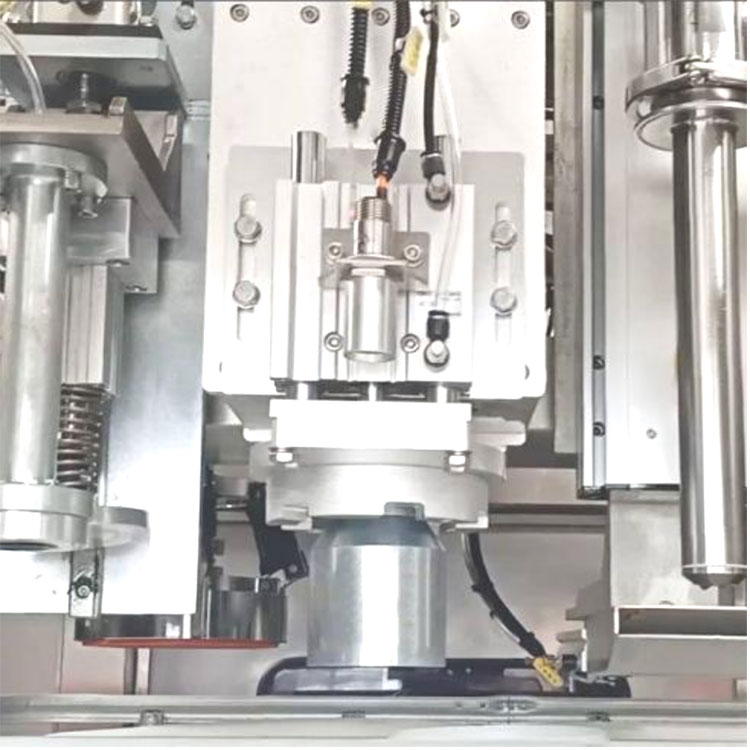

Höfuð áfyllingarbyssu: í formi ytri blokkunar, mun sjálfkrafa kafa að tunnumunninum (neðst á tunnu) meðan á áfyllingunni stendur og rísa sjálfkrafa eftir áfyllinguna. Áfyllingarbyssuhausinn er hol hönnun og hægt er að hreinsa efnið eftir að byssuhausnum er lokað til að koma í veg fyrir að efni skvettist.

Neðri hluti áfyllingarbyssuhaussins er með strokka sem nær út vökvaplötu. Eftir áfyllinguna hækkar áfyllingarhausinn og frárennslisplatan teygir sig til að koma í veg fyrir að efnið mengi pökkunar- og flutningslínuhlutann. Vökvatengiskífan er hönnuð til að taka í sundur með frjálsri hendi, sem hægt er að taka í sundur án verkfæra og er þægilegt að þrífa.

Opið hlíf, snúningshlíf: með því að nota einkaleyfistækni fyrirtækisins, getur snúningshlífarhausinn og yfirborð tunnunnar pakkað lóðrétt og getur verið slétt, auðvelt að opna hlífina og snúningshlífina, ekki skemma hlífina, ekki meiða hlífina , þétt kápa þéttistig er hátt.

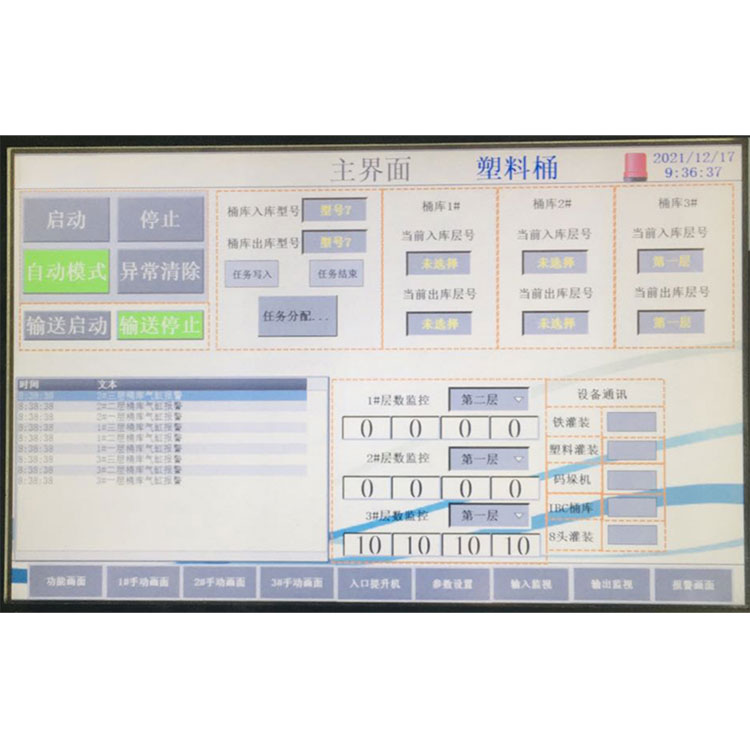

Snertiskjár og vigtunarkerfi

Stilling efnisfyllingarbreytu og notkun í gegnum snertiskjáinn, einföld og leiðandi, og með hitastigi, bilanagreiningu og viðvörun, hvetjandi virkni. Það hefur minnisgeymsluforritsaðgerðina, getur geymt mörg sett af breytum og getur skoðað söguleg gögn. Getur sjálfkrafa reiknað út mælingarfrávik og hægt að nefna mismunandi forrit, breyta mismunandi forskriftum eða breyta framleiðslugetu, þarf aðeins að stilla mismunandi breytur, getur bætt vinnu skilvirkni. Vigtunarkerfið samþykkir fræga bandaríska vörumerkjaskynjarann ​​til að tryggja fyllingarnákvæmni. Að auki hefur kerfið hlutverk olíuverndar og skynjarinn er þægilegur til að setja upp, fjarlægja og gera við.

Mælikvarði borðið hefur verndandi virkni, þegar höfuð byssu tunnu, byssu höfuðið sjálfkrafa aftur. Og varið með hámarks áfyllingartíma.

öryggissamlæsingar

Öryggislæsing á straumsvæðinu:

Settu upp hnapp númer 1 og 2 við fóðrun. Þegar bakkinn er settur og fluttur á toppinn, ýttu á hnapp # 1 og þá ber færibandið merkið No.1 og afhendir bakkann í No.1 áfyllingarbúnaðinn.

Enn og aftur, þegar bakkinn er settur og fluttur á bakkann, ýttu á No.2 hnappinn. Þá ber færibandið merkið No.2 og afhendir bakkann í No.2 áfyllingarbúnaðinn.

Þegar nr. 1 áfylling er tæmd, færibandið mun bera merkið nr.1 og fer ekki í áfyllingarbúnað nr.2 á næstu stöð.

Áfyllingaröryggislás:

satey  útgangur:

Þegar öryggishurðin opnast skaltu gera hlé á núverandi aðgerð;

Eftir að öryggishurðinni er lokað er óeðlileg aðgangsstýring fjarlægð og fyllingin heldur áfram að ljúka eðlilegri aðgerð.

Köfunarlæsing:

Fyrir utan munn áfyllingarfötunnar myndast óeðlileg viðvörun um niðurþrýsting og áfyllingarhausinn hækkar í upprunalega stöðu og leysist með handvirkum inngripum.

Fylling ofþyngd:

Fyllingarpróf fylla yfirvinnu, öll vélin hættir að fylla, viðvörun, handvirk inngrip til að leysa.

Viðvörun fyrir áfyllingarstíflu

Myndavélin tekur óeðlilega viðvörun

Óeðlileg viðvörun um inn- og út efni
